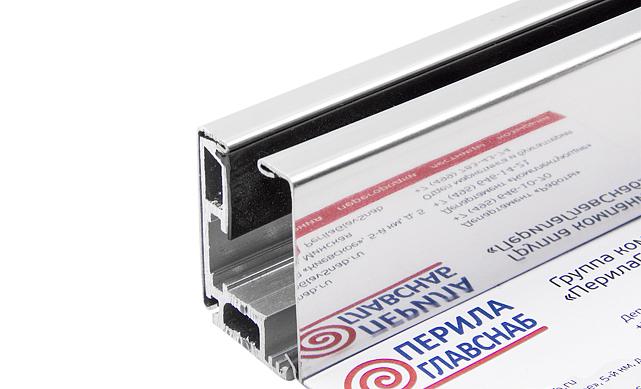

Профиль полированный зажимной для стекла 8-12 мм, С ОТВЕРСТИЯМИ, длина 3 м т40-5 PSS
₽
2 725 ₽/м
Наличие:
Доставка день в день с нашего склада до ТК для отправки в ваш город
Доставка день в день с нашего склада до ТК для отправки в ваш город
Одинцово
В наличии
СПб-Волковская
В наличии
Москва-Жулебино
В наличии
КЗ-Алматы
Уточняйте у менеджера
Екатеринбург
В наличии
Артикул
т40-5 PSS
Описание
Профиль алюминиевый зажимной для стекла 8-12мм, PSS, длина 3 метра.
С отверстиями
С отверстиями
Назначение
закрепление стеклянных полотен 8, 10 и 12 мм к полу, потолку, стенам. Элемент фурнитуры также можно применять на толщине 9 и 11 мм без дополнительных деталей.
Особенность модели
Зажимной профиль состоит из двух элементов:
Основной профиль - алюминиевые хлысты. Они оборудованы специальными отверстиями для крепления зажимов. Для удобства, надежности и защиты стекла от порчи этот элемент дополнен резиновым уплотнителем.
Зажимы для стекла (клипсы) - оснащены прижимными винтами. Обеспечивают плотную фиксацию в профиле.
Основной профиль - алюминиевые хлысты. Они оборудованы специальными отверстиями для крепления зажимов. Для удобства, надежности и защиты стекла от порчи этот элемент дополнен резиновым уплотнителем.
Зажимы для стекла (клипсы) - оснащены прижимными винтами. Обеспечивают плотную фиксацию в профиле.
Сборка и установка
1. в базе т40-01-1 заготовлены отверстия под крепление в пол, потолок, стену. Шаг отверстий 300 мм, по краям 150 мм, под крепление дюбель-саморез. Размечаем на поверхности места крепления, устанавливаем дюбеля.
2. Фиксируем базу т40-01 саморезами и иными креплениями в заранее заготовленные отверстия.
3. Гайку клипсы т40-02 пропускаем в технический канал на базе т40-01. Ответную часть клипсы с винтом устанавливаем в паз базы после установки стекла.
Чем ближе паз к основанию базы, тем меньше стекло.
Ближайший паз начинается с восьмимиллиметрового стекла.
4. уплотнительную резинку 40-06 устанавливаем на базу т40-01 в готовый производственный паз.
На клипсы также устанавливаем резинку т40-06
5. Для того, чтобы стекло не касалось металлических деталей профиля, рекомендуем установить между клипсами подставку для стекла т40-05 с расчетом 3 шт на 1 метр.
6. Устанавливаем стекло, затягиваем клипсы т40-02
7. С двухсторон паза устанавливаем крышки т40-201-PSS
В комплект входит
Комплект для 3 метров зажимного профиля под стекло включает в себя:
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-201-PSS Крышка зажимная t=0,7мм на профиль т40, полированная, длина 3000мм, AISI 201 - 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-5 подставка для стекла в профиль заказывается отдельно.
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-201-PSS Крышка зажимная t=0,7мм на профиль т40, полированная, длина 3000мм, AISI 201 - 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-5 подставка для стекла в профиль заказывается отдельно.
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
Артикул
т40-5 PSS
Описание
Профиль алюминиевый зажимной для стекла 8-12мм, PSS, длина 3 метра.
С отверстиями
С отверстиями
Назначение
закрепление стеклянных полотен 8, 10 и 12 мм к полу, потолку, стенам. Элемент фурнитуры также можно применять на толщине 9 и 11 мм без дополнительных деталей.
Особенность модели
Зажимной профиль состоит из двух элементов:
Основной профиль - алюминиевые хлысты. Они оборудованы специальными отверстиями для крепления зажимов. Для удобства, надежности и защиты стекла от порчи этот элемент дополнен резиновым уплотнителем.
Зажимы для стекла (клипсы) - оснащены прижимными винтами. Обеспечивают плотную фиксацию в профиле.
Основной профиль - алюминиевые хлысты. Они оборудованы специальными отверстиями для крепления зажимов. Для удобства, надежности и защиты стекла от порчи этот элемент дополнен резиновым уплотнителем.
Зажимы для стекла (клипсы) - оснащены прижимными винтами. Обеспечивают плотную фиксацию в профиле.
Сборка и установка
1. в базе т40-01-1 заготовлены отверстия под крепление в пол, потолок, стену. Шаг отверстий 300 мм, по краям 150 мм, под крепление дюбель-саморез. Размечаем на поверхности места крепления, устанавливаем дюбеля.
2. Фиксируем базу т40-01 саморезами и иными креплениями в заранее заготовленные отверстия.
3. Гайку клипсы т40-02 пропускаем в технический канал на базе т40-01. Ответную часть клипсы с винтом устанавливаем в паз базы после установки стекла.
Чем ближе паз к основанию базы, тем меньше стекло.
Ближайший паз начинается с восьмимиллиметрового стекла.
4. уплотнительную резинку 40-06 устанавливаем на базу т40-01 в готовый производственный паз.
На клипсы также устанавливаем резинку т40-06
5. Для того, чтобы стекло не касалось металлических деталей профиля, рекомендуем установить между клипсами подставку для стекла т40-05 с расчетом 3 шт на 1 метр.
6. Устанавливаем стекло, затягиваем клипсы т40-02
7. С двухсторон паза устанавливаем крышки т40-201-PSS
В комплект входит
Комплект для 3 метров зажимного профиля под стекло включает в себя:
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-201-PSS Крышка зажимная t=0,7мм на профиль т40, полированная, длина 3000мм, AISI 201 - 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-5 подставка для стекла в профиль заказывается отдельно.
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-201-PSS Крышка зажимная t=0,7мм на профиль т40, полированная, длина 3000мм, AISI 201 - 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-5 подставка для стекла в профиль заказывается отдельно.
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
